H8001 výtokový stojan ejektorový
Výtokový stojan ejektorový se používá k odběru vody pro veřejné účely (ulice, tržiště, nádraží apod.).
POUŽITĺ
Výtokový stojan ejektorový se používá k odběru vody pro veřejné účely (ulice, tržiště, nádraží apod.). Nejvyšší dovolený pracovní přetlak je 0,4 MPa.
TECHNICKÝ POPIS
Výtokový stojan ejektorový je v podstatě hygienická nezamrzající studnice. Spočívá na tělese ventilu, ve kterém je umístěn ventilový uzávěr s ejektorem. Po otevření ventilu stlačením ruční páky, stoupá voda trubkou a vytéká ze stojanu. Pustí-li se páka, ventil se uzavře tlakem pružiny. Voda, která zůstane ve stoupající trubce, vyteče do šachtové trubky stojanu, mající otvor pro odvodnění. Při opětovném stlačení ruční páky proudící voda vysaje ejektorem zbylou vodu.

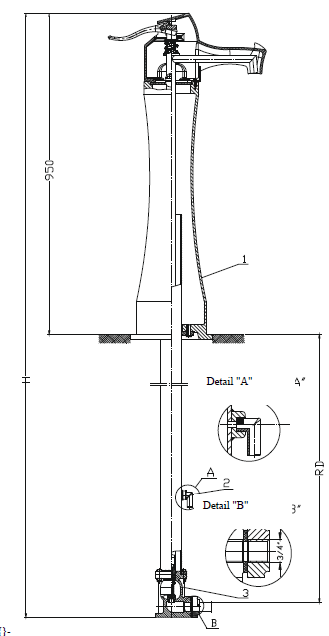

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
|
G (“) |
RD (mm) |
L (mm) |
|
3/4 |
1000 |
2000 |
|
3/4 |
1250 |
2250 |
|
3/4 |
1500 |
2500 |
|
3/4 |
1800 |
2800 |
MATERIÁL
|
Tělo |
litina |
|
Ventil, sedlo ventilu |
litina |
|
Ruční páka |
litina |
MONTÁŽ
Může být zakopán v zemi nebo umístěn v šachtě. Před stojanem je osazena uzavírací armatura.
OVLÁDÁNĺ
Ruční pákou
OBJEDNÁVÁNĺ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- požadovanou délku stojanu
