M10 010 616 DN300-500 PN16 kompenzátor ucpávkový

POUŽITÍ

Jako kompenzační zařízení k vyrovnávání délkových změn, způsobených změnami teploty v potrubních systémech. Je určen pro neagresivní kapaliny, páry a plyny, pro pracovnítlaky a teploty:

TECHNICKÝ POPIS

Těleso je odlitek, do kterého je zasunut posuvný kus. Utěsnění v tělese je provedeno ucpávkou. Vedení v ose potrubí zajišťují vodící kroužky.

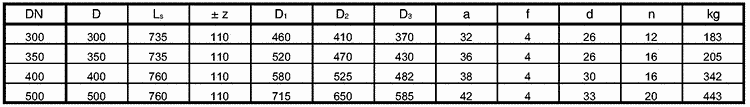

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

POZNÁMKA

± z = maximální hodnota, o kterou je možno kompenzátor prodloužit nebo zkrátit od jmenovité (střední) stavební délky Ls

MATERIÁL

ZKOUŠENÍ

Kompenzátor je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Kompenzátor je možno montovat do vodorovného i svislého potrubí. Při svislé poloze se doporučuje, aby posuvný kus byl nahoře. Při montáži je nutno dbát na správné nastavení stavební délky, aby se dilatace potrubí kompenzovaly v přípustném rozmezí zdvihu kompenzátoru.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
