U70-016 PN16 průhledítko nerezové

POUŽITĺ

K vizuální kontrole průtoku kapalin v potrubí, pro pracovní tlaky a teploty:

Použití je omezeno druhem, teplotou a koncetrací provozní tekutiny.

TECHNICKÝ POPIS

Těleso průhledítka je odlitek se dvěma průřezy kruhového tvaru. Průzory jsou zakryty zornými skly, jejichž utěsnění je provedeno pomocí vík, těsnění a šroubů. Pro zlepšení viditelnosti proudění jsou v tělese přepážky způsobující víření kapaliny. Pod průhledítko se doporučuje umístit vhodné osvětlovací těleso (výrobce průhledítek nedodává).

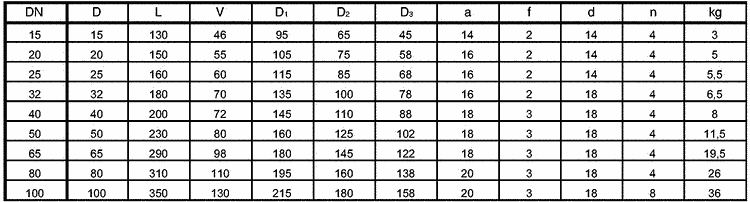

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY:

MATERIÁL

ZKOUŠENĺ

Průhledítko je zkoušeno podle ČSN 13 3060, část 2.

MONTÁŽ

Průhledítko se montuje do libovolné polohy bez zřetele na směr proudění.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
