U10-716 PN16 stavoznak kohoutový

Přímý ukazatel stavu hladiny v různých nádobách a zásobnících, kotlích apod., s neagresivními tekutinami na materiálové provedení z mosazi.

POUŽITĺ

Jako přímý ukazatel stavu hladiny v různých nádobách a zásobnících, kotlích apod., s neagresivními tekutinami na materiálové provedení z mosazi. Je určen pro pracovní tlaky a teploty:

61-121-p-1 U10-716 PN16 stavoznak kohoutový

Nesmí se používat pro látky jedovaté, agresívní a krystalizující.

TECHNICKÝ POPIS

Stavoznak se skládá z horní a dolní hlavice, skleněné stavoznakové trubice s vnějším průměrem 20 mm (není součástí dodávky stavoznaku). Hlavice jsou opatřeny kulovými uzávěry, dolní hlavice vypouštěcí zátkou. Stavoznaky se dodávají pro max. středovou vzdálenost H=1500 mm.

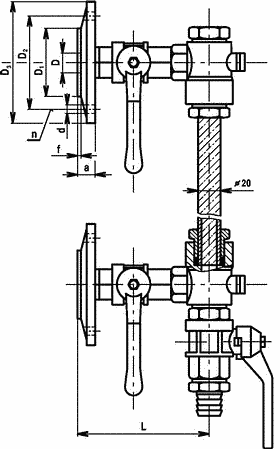

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

61-121-c-3 U10-716 PN16 stavoznak kohoutový

MATERIÁL

Hlavice, kulové uzávěry mosaz

ZKOUŠENĺ

Stavoznak je zkoušen podle DIN 3230.

MONTÁŽ

Stavoznak se montuje do polohy kolmé s vypouštěcí zátkou v dolní poloze.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 16
Evidenční č. 61-121

×
