U22-016 PN16 stavoznak ventilový nerezový

POUŽITĺ

Jako přímý ukazatel stavu hladiny v tlakových i beztlakových nádržích, různých zásobnících apod., s agresivními tekutinami, pro pracovní tlaky a teploty:

Nesmí se používat pro látky jedovaté a krystalizující. Použití je omezeno druhem, teplotou a koncetrací provozní tekutiny.

TECHNICKÝ POPIS

Stavoznak se skládá z horní a dolní hlavice, horního a dolního ramene, skleněné stavoznakové trubice není součástí dodávky stavoznaku, na zvláštní požadavek z ochranného krytu. Ramena jsou opatřena čistícími otvory, které jsou v provozu uzavřeny zátkami. Stavoznaková trubice ze speciální skloviny je v ramenech utěsněna osinkovými ucpávkami, na zvláštní požadavek speciálními labyrintovými kroužky z olejivzdorné pryže. Dolní hlavice je opatřena vypouštěcí zátkou. Stavoznaky se dodávají pro max. středovou vzdálenost L = 1500 mm. Pro větší středovou vzdálenost se používají k propojení spojky stavoznaku R00.5.

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

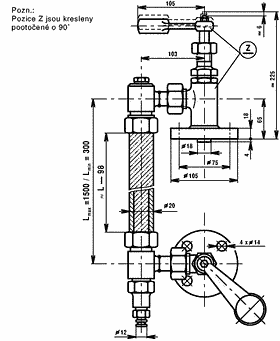

Jsou uvedeny v rozměrovém náčrtku.

MATERIÁL

ZKOUŠENĺ

Stavoznak je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Stavoznak se montuje do polohy kolmé, s vypouštěcí zátkou v dolní poloze.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
