U22-416 PN16 stavoznak ventilový

POUŽITĺ

Jako přímý ukazatel stavu hladiny v tlakových i beztlakových nádržích, různých zásobnících, kotlích apod., s neagresivními tekutinami, pro pracovní tlaky a teploty:

Nesmí se používat pro látky jedovaté, agresivní a krystalizující.

TECHNICKÝ POPIS

Stavoznak se skládá z horní a dolní hlavice, horního a dolního ramene, skleněné stavoznakové trubice (není součástí dodávky stavoznaku), na zvláštní požadavek z ochranného krytu. Ramena jsou opatřena čistícími otvory, které jsou v provozu uzavřeny zátkami. Stavoznaková trubice ze speciální skloviny je v ramenech utěsněna osinkovými ucpávkami, na zvláštní požadavek speciálními labyrintovými kroužky z olejivzdorné pryže. Dolní hlavice je opatřena vypouštěcí zátkou. Stavoznaky se dodávají pro max. středovou vzdálenost L = 1500 mm. Pro větší středovou vzdálenost se používají k propojení spojky stavoznaku R04.4.

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY:

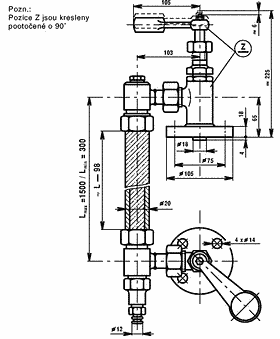

Jsou uvedeny v rozměrovém náčrtku.

MATERIÁL

ZKOUŠENĺ

Stavoznak je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Stavoznak se montuje do polohy kolmé s vypouštěcí zátkou v dolní poloze.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
