61-002-h-1 U22-706 PN6 stavoznak ventilový

U22-706 PN6 stavoznak ventilový

Přímý ukazatel stavu hladiny v různých nádobách a zásobnících apod., s neagresivními tekutinami na materiálové provedení z mosazi.

POUŽITĺ

Jako přímý ukazatel stavu hladiny v různých nádobách a zásobnících apod., s neagresivními tekutinami na materiálové provedení z mosazi, pro pracovní tlaky a teploty:

61-002-p-1 U22-706 PN6 stavoznak ventilový

Nesmí se používat pro látky jedovaté, agresívní a krystalizující.

TECHNICKÝ POPIS

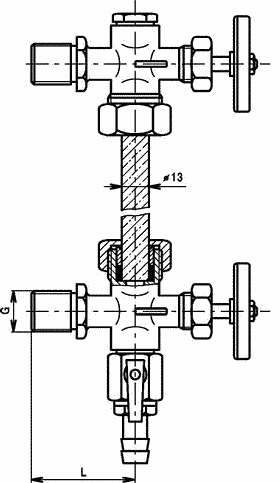

Stavoznak se skládá z horní a dolní hlavice, skleněné stavoznakové trubice s vnějším průměrem 13 mm (není součástí dodávky stavoznaku). Hlavice jsou opatřeny ventilovými uzávěry, dolní hlavice vypouštěcím kulovým kohoutem. Stavoznaky se dodávají pro max. středovou vzdálenost H=1500mm.

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

61-002-c-3 U22-706 PN6 stavoznak ventilový

MATERIÁL

Hlavice, ventilové uzávěry mosaz

ZKOUŠENĺ

Stavoznak je zkoušen podle DIN 3230.

MONTÁŽ

Stavoznak se montuje do polohy kolmé s vypouštěcím kohoutem v dolní poloze.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 6
Evidenční č. 61-002

×
