61-151-h-2 U48.1 - 4p2,5 p = 2,5 MPa vodoznak reflexní ventilový

U48.1 - 4p2,5 p = 2,5 MPa vodoznak reflexní ventilový

Přímý ukazatel stavu hladiny v kotlích parních generátorů nebo stabilních nádob na horkou vodu, mírně agresivní kapaliny a sytou páru.

POUŽITÍ

Jako přímý ukazatel stavu hladiny v kotlích parních generátorů nebo stabilních nádob na horkou vodu, mírně agresivní kapaliny a sytou páru, pro pracovní tlaky a teploty:

61-151-p-1 U48.1 - 4p2,5 p = 2,5 MPa vodoznak reflexní ventilový

Nesmí se používat pro látky jedovaté, agresivní a krystalizující.

TECHNICKÝ POPIS

Vodoznak se skládá z horní a dolní hlavice, držáku s reflexním sklem a z vypouštěcího ventilu (V 10151 4100, PN 100, DN 10). Hlavici tvoří ventilový rychlouzávěr ovládaný pákou se závažím a pojistný kuličkový uzávěr. Vodoznak dovoluje naklonění držáku, max. doporučené sklonění je 30°. Vypouštěcí ventil slouží k profukování a odkaleni stavoznaku při jeho odstavení. Použitá reflexní skla umožňují kontrastní pozorování stavu hladiny.

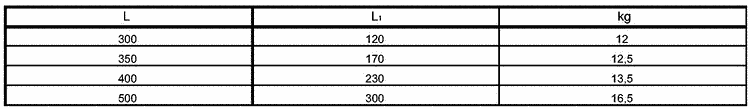

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

61-151-c-3 U48.1 - 4p2,5 p = 2,5 MPa vodoznak reflexní ventilový

MATERIÁL

Těleso hlavice a držáku konstrukční ocel uhlíková
Vodoznakové sklo lité, tvrzené
Vřeteno, kuželka korozivzdorná ocel



ZKOUŠENÍ

Vodoznak je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Vodoznak se montuje do polohy kolmé nebo skloněné, s vypouštěcím ventilem v dolní poloze.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- středovou vzdálenost L (mm)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- požadavek na štítky
- minimal
- normál

Název Hodnota
Norma PN 25
Evidenční č. 61-151

×
