61-201-h-1 U70-616 PN16 průhledítko

U70-616 PN16 průhledítko

K vizuální kontrole průtoku kapalin v potrubí.

POUŽITĺ

K vizuální kontrole průtoku kapalin v potrubí, pro pracovní tlaky a teploty:

61-201-p-1 U70-616 PN16 průhledítko

TECHNICKÝ POPIS

Těleso průhledítka je odlitek se dvěma průřezy kruhového tvaru. Průzory jsou zakryty zornými skly, jejichž utěsnění je provedeno pomocí vík, těsnění a šroubů. Pro zlepšení viditelnosti proudění jsou v tělese přepážky způsobující víření kapaliny. Pod průhledítko se doporučuje umístit vhodné osvětlovací těleso (výrobce průhledítek nedodává).

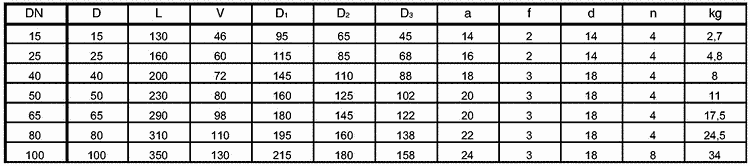

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

61-201-c-3 U70-616 PN16 průhledítko

MATERIÁL

Těleso, víka šedá litina
Zorná skla sklo SIAL
Těsnění bezazbestový materiál

ZKOUŠENĺ

Průhledítko je zkoušeno podle ČSN 13 3060, část 2.

MONTÁŽ

Průhledítko se montuje do libovolné polohy bez zřetele na směr proudění.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 16
Evidenční č. 61-201

×
