71-022-h-1 DIN 16 262 PN25 kohout tlakoměrový čepový s nátrubkovou přípojkou

DIN 16 262 PN25 kohout tlakoměrový čepový s nátrubkovou přípojkou

Kohout tlakoměrový čepový s nátrubkovou přípojkou je určen jako speciální uzavírací armatura k tlakoměrům s plochým těsněním.

POUŽITĺ

Kohout tlakoměrový čepový s nátrubkovou přípojkou je určen jako speciální uzavírací armatura k tlakoměrům s plochým těsněním, pro pracovní tlaky a teploty:

71-022-p-1 DIN 16 262 PN25 kohout tlakoměrový čepový s nátrubkovou přípojkou

TECHNICKÝ POPIS

Těleso je kované. Na vstupní straně má závitový čep, upravený na ploché těsnění. Na výstupní straně má nátrubkovou přípojku pro připojení tlakoměru. Kužel je přidržován zdola maticí.

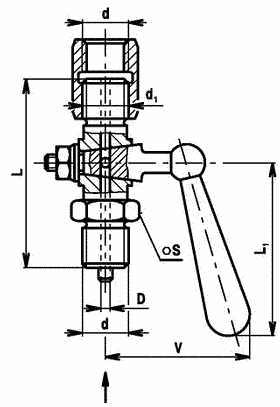

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

71-022-c-3 DIN 16 262 PN25 kohout tlakoměrový čepový s nátrubkovou přípojkou

MATERIÁL

Těleso, kužel mosaz
Tlakoměrová přípojka uhlíková ocel
Rukojeť plast

ZNAČENĺ

Značení materiálu se provádí vyražením doplňkové číslice v normě na těleso. Tlakoměrové armatury se neopatřují štítkem.

ZKOUŠENĺ

Tlakoměrový kohout je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Tlakoměrový kohout je možno montovat v libovolné poloze.

OVLÁDÁNĺ

Rukojetí.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo, norma)
- jmenovitý tlak (PN)
- rozměr připojovacího závitu
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 25
Evidenční č. 71-022

×
