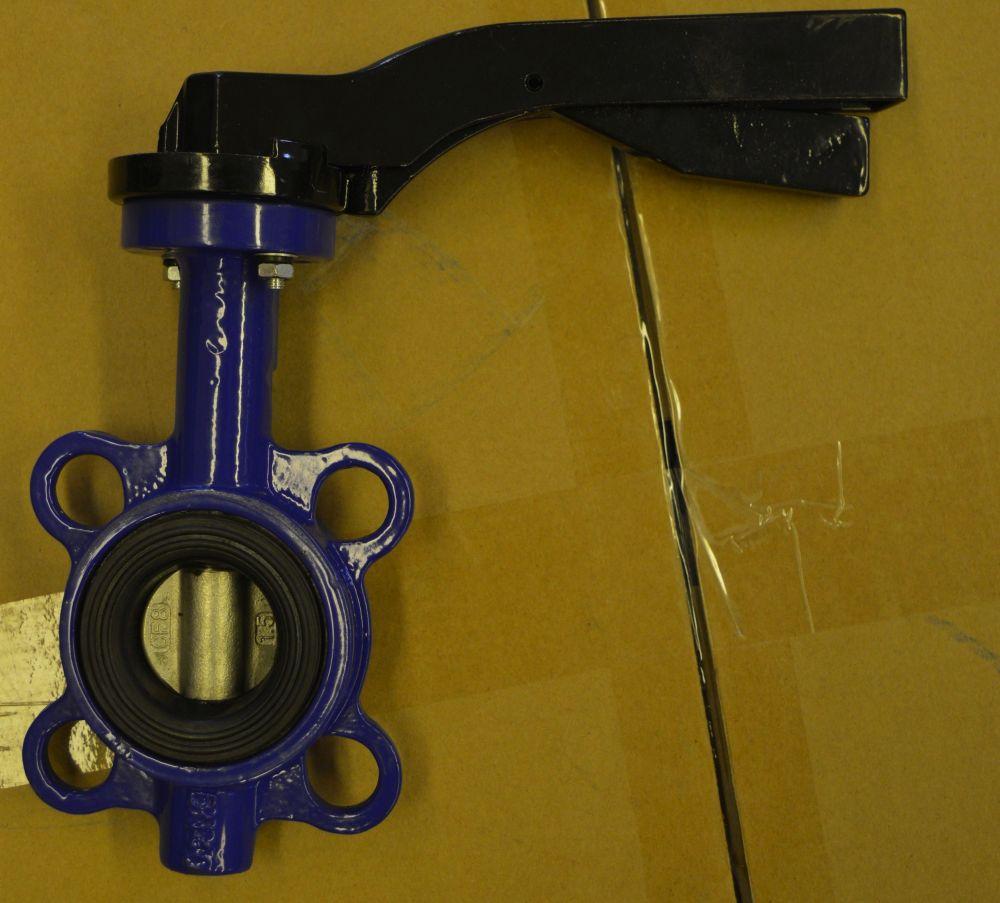

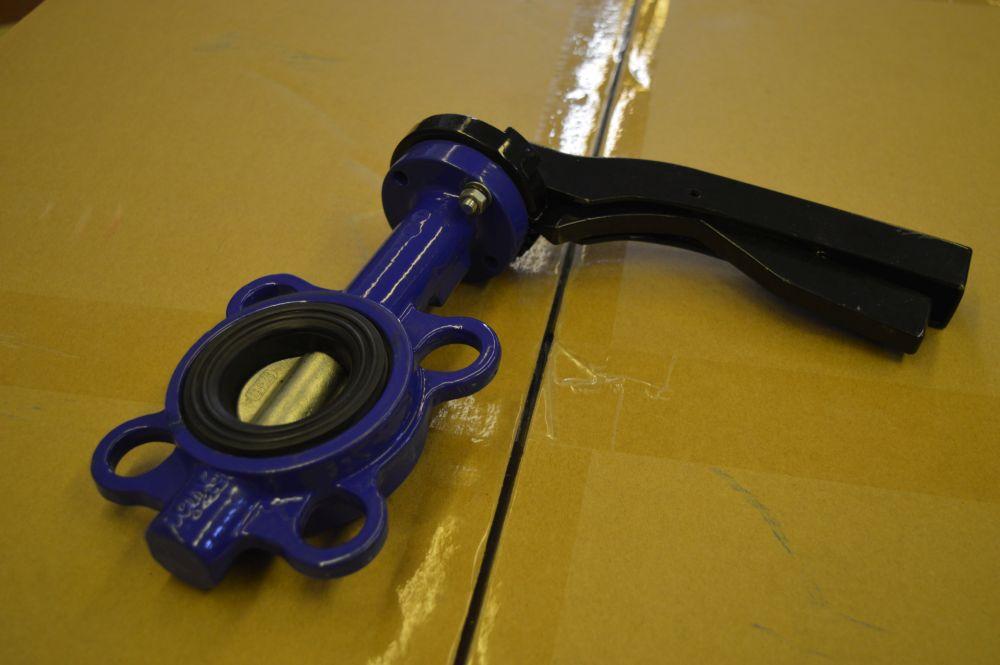

L32 171 616 PN16 klapka uzavírací
Uzavírací orgán pro neagresivní tekutiny, vodu, apod..
POUŽITÍ
Jako uzavírací orgán pro neagresivní tekutiny, vodu, apod.. pro pracovní tlaky dle Δp (viz rozměrová tabulka) a pro teploty do 120°C. Použití pro jiné látky, pro pracovní tlaky a teploty:
| Pracovní látka | Teplota (°C) | Tlak (MPa) |
| Olej | 100 | 1 |
| Vzduch | 60 | 0,6 |
| Zemní plyn | 40 | 0,6 |
| Svítiplyn | 40 | 0,6 |
| Propan-butan | 40 | 0,6 |
TECHNICKÝ POPIS
Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny. Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.
MATERIÁL
| Těleso | šedá litina |
| Talíř | mosaz |
| Čep | korozivzdorná ocel |
| Manžeta | dle druhu pracovní látky |
| Těsnění čepu | "O" kroužek - pryž |
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, neboť talíř klapky v itevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ

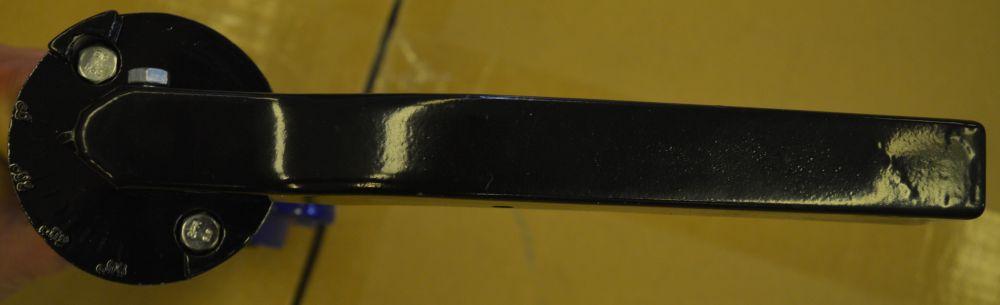

Klapka uzavírací se zavírá ručně jednoramennou pákou, otáčením o 90° ve směru hodinových ručiček. Páku je možno zajistit po 15° a v koncových polohách.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Rozměry jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.
| DN | D | L | V | V1 | V2 | D3 | d1 | S | R | ISO 5211 | Δp | max Nm | kg |
| 50 | 50 | 43 | 159 | 113 | 59 | 102 | 90 | 14 | 280 | F 05 | 1,6 | 13 | 3,7 |
| 65 | 65 | 46 | 170 | 124 | 71 | 122 | 90 | 14 | 280 | F 05 | 1,6 | 15 | 4,3 |
| 80 | 80 | 46 | 186 | 140 | 82 | 140 | 90 | 14 | 280 | F 05 | 1,5 | 45 | 5,4 |
| 100 | 100 | 52 | 196 | 150 | 94 | 160 | 90 | 14 | 280 | F 05 | 1,5 | 80 | 6 |
| 125 | 125 | 56 | 20 | 163 | 114 | 188 | 90 | 17 | 280 | F 05 | 1,4 | 120 | 7,9 |
| 150 | 150 | 56 | 221 | 175 | 127 | 214 | 90 | 17 | 280 | F 05 | 1,2 | 140 |
9,5 |
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| Evidenční č. | 42-102 |
