L32 174 616 PN16 klapka uzavírací s pneupohonem
Uzavírací orgán pro neagresivní tekutiny, vodu, apod..
POUŽITÍ
Jako uzavírací orgán pro neagresivní tekutiny, vodu, apod. pro pracovní tlaky a teploty dle Δp (viz rozměrová tabulka) a pro teploty do 120°C. Použití pro jiné látky, pro pracovní tlaky a teploty:
| Pracovní látka | Teplota (°C) | Tlak |
| Olej | 100 | 1 |
| Vzduch | 60 | 0,6 |
| Zemní plyn | 40 | 0,6 |
| Svítiplyn | 40 | 0,6 |
| Propan-butan | 40 | 0,6 |
TECHNICKÝ POPIS

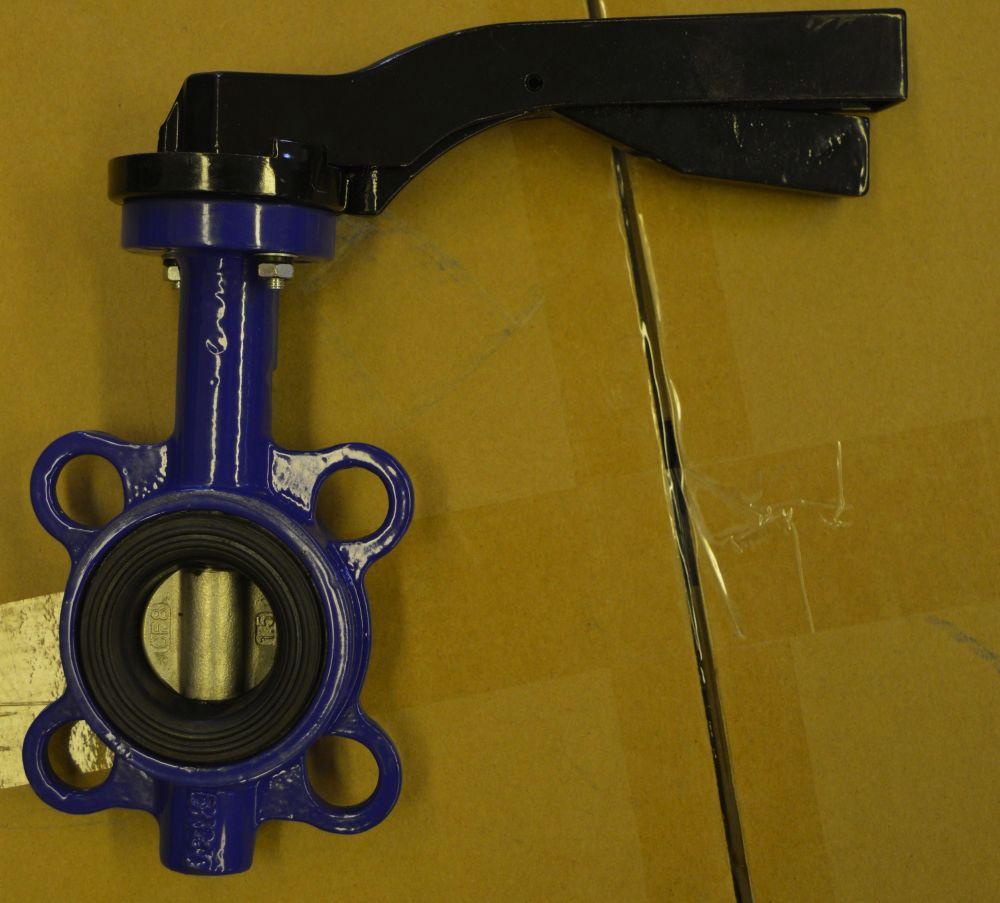

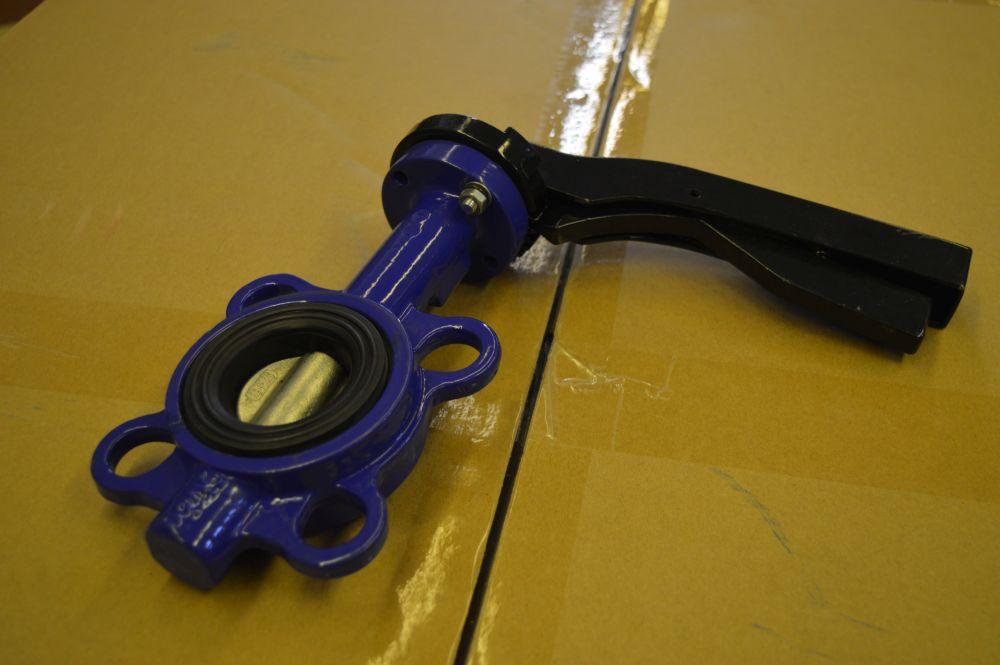

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny. Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry. Pneupohon splňuje normu IP67.
PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Rozměry jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.
| DN | D | L | V | V1 | V2 | D3 | ISO 5211 | Pneupohon | Δp | kg |
| 50 | 50 | 43 | 218 | 113 | 59 | 102 | F 05 | na konkrétní poptávku | 1,6 | 4,7 |
| 65 | 65 | 46 | 229 | 124 | 71 | 122 | F 05 | na konkrétní poptávku | 1,6 | 5,3 |
| 80 | 80 | 46 |
245 |
140 | 82 | 140 | F 05 | na konkrétní poptávku | 1,5 | 6,3 |
| 100 | 100 | 52 | 269 | 150 | 94 | 160 | F 05 | na konkrétní poptávku | 1,5 | 9,4 |
| 125 | 125 | 56 | 313 |
163 |
114 | 188 | F 07 | na konkrétní poptávku | 1,4 | 13,4 |
| 150 | 150 | 56 | 325 | 175 | 127 | 214 | F 07 | na konkrétní poptávku | 1,2 | 15 |
| 200 | 200 | 60 | 399 | 220 | 160 | 268 | F 07 | na konkrétní poptávku | 1 | 26,8 |
| 250 | 250 | 68 | 445 | 266 | 203 | 322 | F 10 | na konkrétní poptávku | 1 | 35,8 |
poznámka: Δp = tlakový spád (MPa)
MATERIÁL
| Těleso | šedá litina |
| Talíř | mosaz |
| Čep | korozivzdorná ocel |
| Manžeta | dle druhu pracovní látky |
| Těsnění čepu | "O" kroužek - pryž |
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, neboť talíř klapky v otevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ

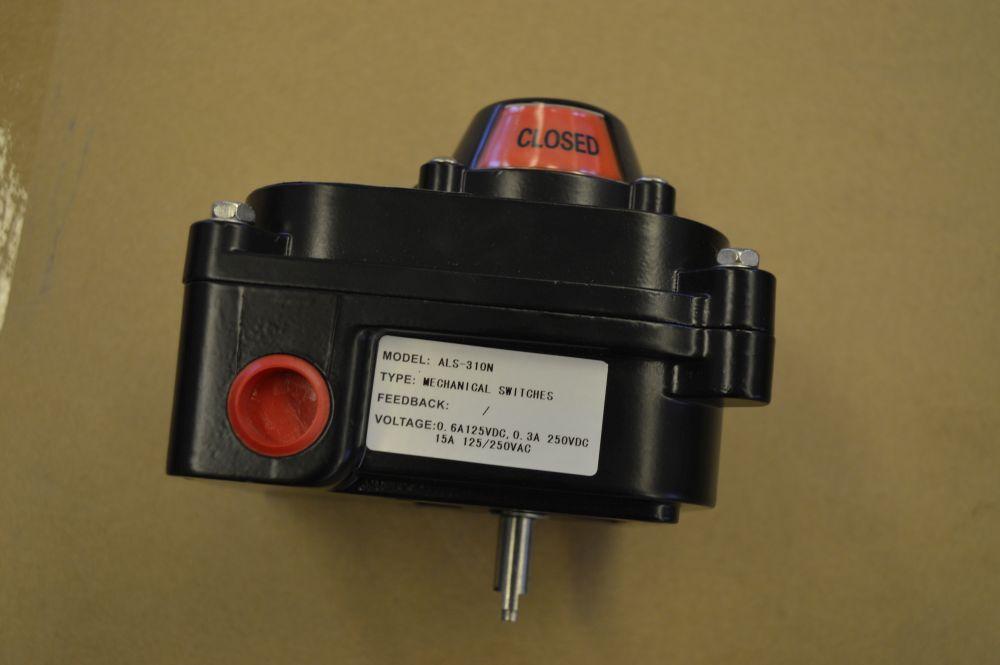

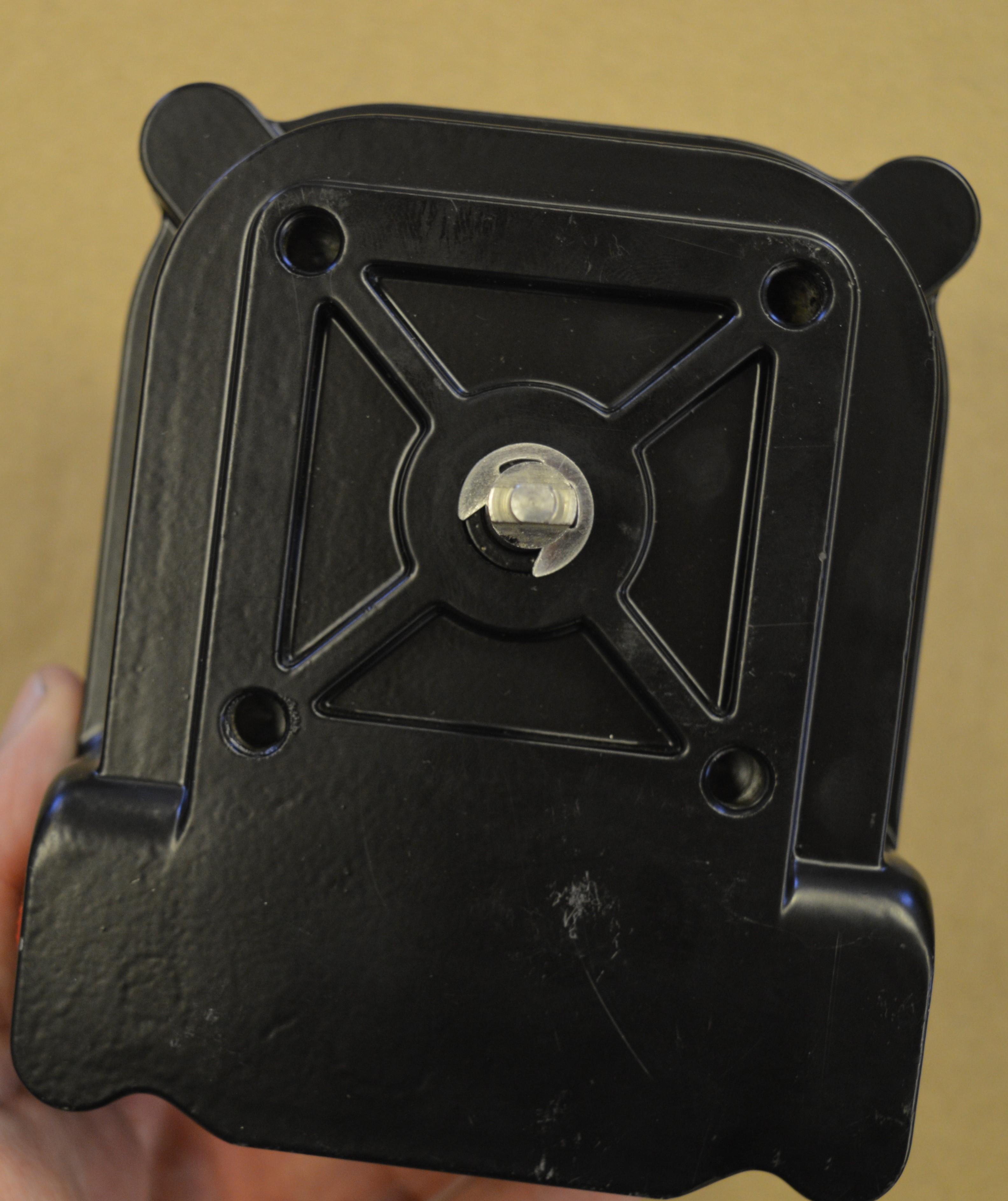

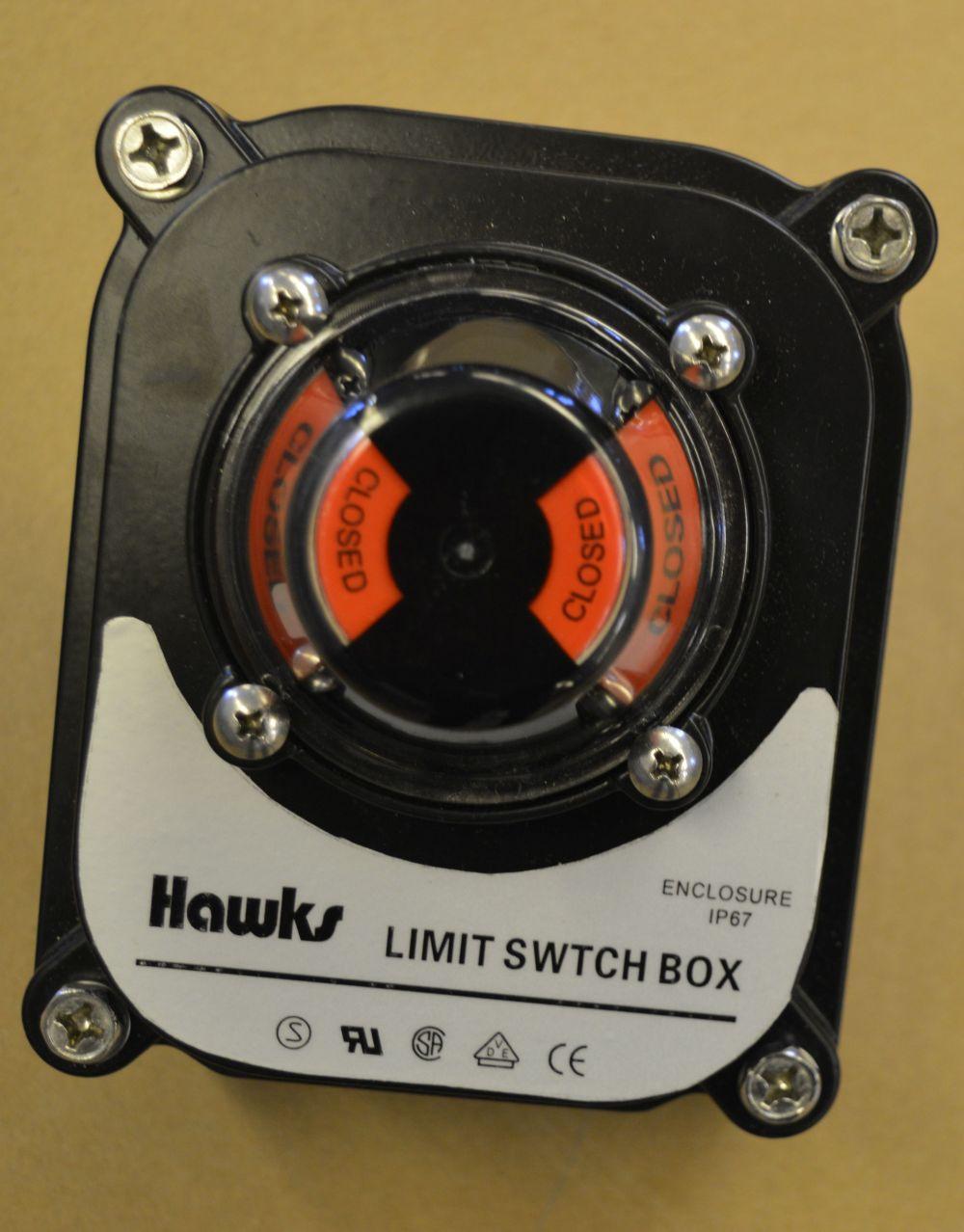

Klapka uzavírací se zavírá pomocí pneupohonu otáčením o 90° doprava, Pro pneupohon se používá upravený tlakový vzduch o tlaku 0,6 MPa. Pohon má horní ppřípojky vzduchu. Připojení pneupohonu je podle normy ISO 5211.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| Evidenční č. | 42-151 |
