POUŽITÍ
Jako uzavírací orgán pro neagresivní tekutiny, vodu a pitnou vodu, pro pracovní látky a tlaky dle Δp (viz rozměeová tabulka) a pro teploty do 120°C. Použití pro jiné látky pro pracovní tlaky a teploty:
Pracovní látka | Teplota (°C) | Tlak (MPa) |
Olej | 100 | 1 |
Vzduch | 60 | 0,6 |
Zemní plyn | 40 | 0,6 |
Svítiplyn | 40 | 0,6 |
Propan-butan | 40 | 0,6 |
Agresivní látky | 70 | 1 |
Použití pro agresivní látky podle odolnosti pryže.
TECHNICKÝ POPIS

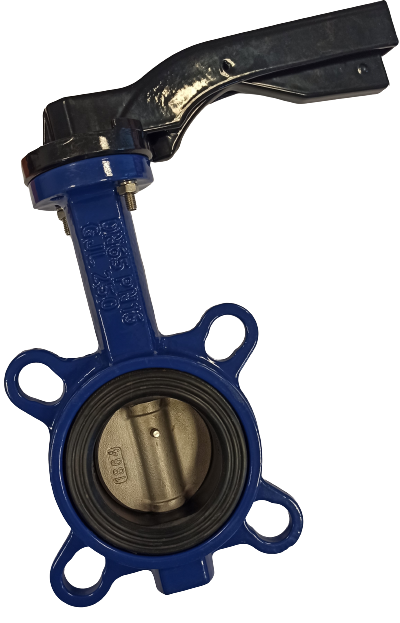

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí se otáčí kolem osy kolmé na směr proudění provozní tekutiny. Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.
PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
DN | D | L | V | V1 | V2 | D3 | d1 | S | R | ISO 5211 | Δp | MAX. Nm. | kg |
50 | 50 | 43 | 157 | 112 | 60 | 90 | 90 | 14 | 280 | F 05 | 1,6 | 15 | 3 |
65 | 65 | 46 | 169 | 124 | 68 | 102 | 90 | 14 | 280 | F 05 | 1,6 | 25 | 4 |
80 | 80 | 46 | 185 | 140 | 90 | 132 | 90 | 14 | 280 | F 05 | 1,5 | 40 | 4,5 |
100 | 100 | 52 | 195 | 150 | 94 | 150 | 90 | 17 | 280 | F 05 | 1,5 | 70 | 6 |
125 | 125 | 56 | 208 | 163 | 110 | 178 | 90 | 17 | 280 | F 07 | 1,4 | 120 | 8 |
150 | 150 | 56 | 220 | 175 | 129 | 205 | 90 | 17 | 280 | F 07 | 1,2 | 170 | 10,5 |
200 | 200 | 70 | 245 | 210 | 160 | 273 | 125 | 22 | 350 | F 10 | 1 | 320 | 19 |
250 | 250 | 80 | 285 | 250 | 200 | 332 | 125 | 22 | 350 | F 10 | 1 | 480 | 26 |
poznámka: Δp = tlakový spád (MPa), MAX Nm = uzavírací moment (Nm)
MATERIÁL
Těleso | šedá litina |
Talíř | korozivzdorná ocel |
Čep | korozivzdorná ocel |
Manžeta | dle druhu pracovní látky |
Těsnění čepu | "O" kroužek - pryž |
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle DIN 3230
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, neboť talíř klapky v otevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ
Klapka uzavírací se ovládá ručně jednoramennou pákou, otáčením o 90° ve směru hodinových ručiček. Páku je možno zajistit po 15° a v koncových polohách.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
Název | Hodnota |
---|---|
Norma | PN 16 |
Evidenční č. | 42-106 |
