K85 174 516 PN16 kohout kulový s pneupohonem

Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry.

POUŽITĺ

V základním provedení jako uzavírací orgán pro vodu, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (vzduch, topné plyny), pro dovolený tlakový spád a pracovní teplotu dle diagramu:

52-191-g-1 K85 174 516 PN16 kohout kulový s pneupohonem

Dovolená velikost mechanických nečistot je do 30 µm, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci. Základní polohy jsou „OTEVŘENO-ZAVŘENO“.

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO“ a „ZAVŘENO“ jsou opatřeny dorazem. Uzavírání průtoku se provádí otáčením uzávěru doprava o 90°.

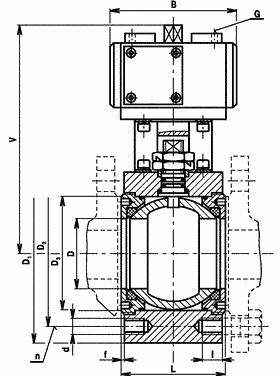

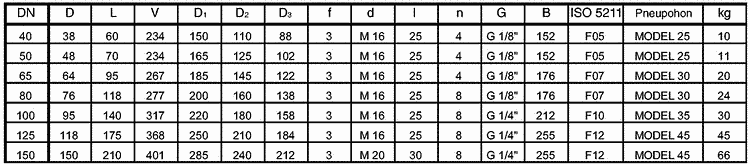

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

52-191-c-3 K85 174 516 PN16 kohout kulový s pneupohonem

Připojení pneupohonu je podle normy ISO 5211.

MATERIÁL

Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O“ kroužek - pryž

ZKOUŠENĺ

Kohout je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNĺ

Kohout je možno ovládat pneupohonem. Pro ovládání pneupohonu se používá tlakový vzduch o tlaku 0,6 MPa. Příslušenství (elektromagnetický ventil a koncové snímače) se dodávají až po dohodě s výrobcem.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)

Název Hodnota
Norma PN 16
Evidenční č. 52-191

×
