S13 111 606 PN6 šoupátko víkové
Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry. Není vhodné pro regulaci.
POUŽITĺ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 120 | 0,6 |
| 200 | 0,5 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je víkové, s točivým nestoupajícím vřetenem, opatřeným funkčním závitem uprostřed šoupátkové komory. Nákružek na vřeteni zamezuje osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je utěsněno „O“ kroužkem.

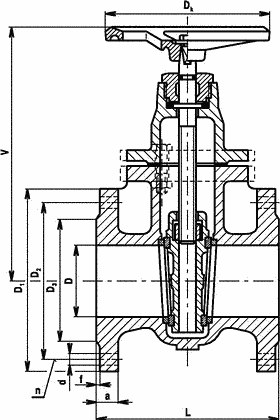

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
| DN | D | L | V | D1 | D2 | D3 | a | f | d | n | Dk | kg |
| 40 | 40 | 140 | 200 | 130 | 100 | 80 | 16 | 3 | 14 | 4 | 160 | 9,5 |
| 50 | 50 | 150 | 220 | 140 | 110 | 90 | 16 | 3 | 14 | 4 | 160 | 10 |
| 65 | 65 | 170 | 245 | 160 | 130 | 110 | 16 | 3 | 14 | 4 | 160 | 14 |
| 80 | 80 | 180 | 270 | 190 | 150 | 128 | 18 | 3 | 18 | 4 | 160 | 17 |
| 100 | 100 | 190 | 310 | 210 | 170 | 148 | 18 | 3 | 18 | 4 | 200 | 23,5 |
| 125 | 125 | 200 | 365 | 240 | 200 | 178 | 20 | 3 | 18 | 8 | 250 | 34 |
| 150 | 150 | 210 | 405 | 265 | 225 | 202 | 20 | 3 | 18 | 8 | 250 | 44 |
| 200 | 200 | 230 | 515 | 320 | 280 | 258 | 22 | 3 | 18 | 8 | 250 | 71 |
| 250 | 250 | 250 | 605 | 375 | 335 | 312 | 24 | 3 | 18 | 12 | 315 | 106 |
| 300 | 300 | 270 | 700 | 440 | 395 | 365 | 24 | 4 | 22 | 12 | 315 | 155 |
MATERIÁL
| Těleso, klín, víko | šedá litina |
| Vřeteno | korozivzdorná ocel |
| Těsnící plochy sedel (těleso/klín) | mosaz/mosaz (DIN 3352.2D) |
| Těsnění vřetene ucpávky | „O“ kroužek - pryž |
| Těsnění tělesa a víka | bezazbestový materiál |
ZKOUŠENĺ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNĺ
Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání je možno dodat v provedení s elektrickým servomotorem.
OBJEDNÁVÁNĺ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 6 |
| Evidenční č. | 31-011 |
