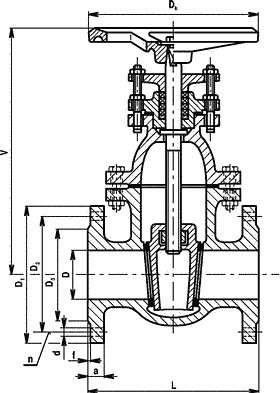

31-212-h-1 S15 111 516 F5 PN16 šoupátko

S15 111 516 F5 PN16 šoupátko

Uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny.

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

31-212-p-1 S15 111 516 F5 PN16 šoupátko

Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek na vřetení zamezuje osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli. Vřeteno je utěsněno ucpávkou. Pro DN 200 - DN 250 a provozní přetlak vyšší jak 1,0 MPa může být šoupátko vybaveno obtokem.

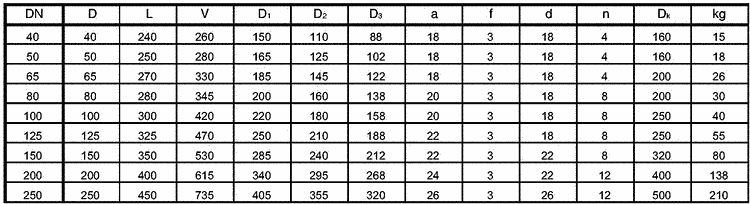

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

31-212-c-3 S15 111 516 F5 PN16 šoupátko

MATERIÁL

Těleso, klín, víko uhlíková ocel na odlitky
Vřeteno korozivzdorná ocel
Těsnící plochy sedel(těleso/klín) nerez/nerez (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání lze osadit elektrickým servomotorem.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)

Název Hodnota
Norma PN 16
Evidenční č. 31-212

×
