S15 111 616 F5 PN16 šoupátko
Uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny.
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek na vřetení zamezuje osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je utěsněno ucpávkou.

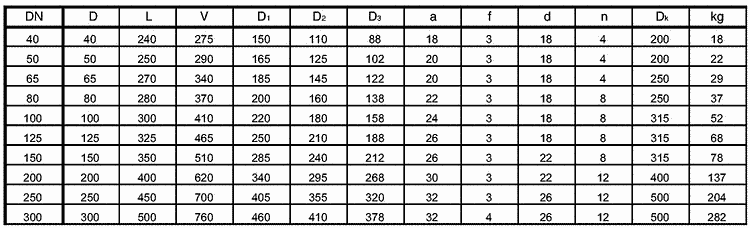

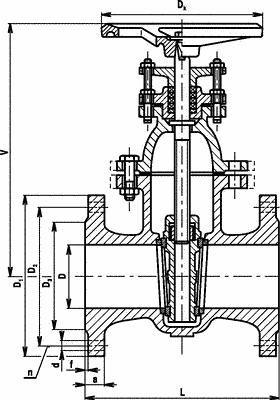

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
MATERIÁL
| Těleso, klín, víko | šedá litina |
| Vřeteno | korozivzdorná ocel |
| Těsnící plochy sedel (těleso/klín) | mosaz/mosaz (DIN 3352.2H) nerez/nerez (DIN 3352.2G) |
| Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
| Těsnění tělesa a víka | bezazbestový materiál |
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání je možno osadit elektrickým servomotorem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| Evidenční č. | 31-106 |
