S24 118 616 F4 PN16 šoupátko

Uzavírací orgán pro pitnou a užitkovou vodu.

Popis
Parametry
Dotaz na produkt

POUŽITÍ

V základním provedení jako uzavírací orgán pro pitnou a užitkovou vodu, pro pracovní tlaky a teploty:

Teplota (°C)	Tlak (MPa)
80	1,6

Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je víkové, s točivým nestoupajícím vřetenem, opatře- ným funkčním závitem uprostřed šoupátkové komory. Nákružek na vřetení zamezuje osovému posunutí vřetene mezi víkem a tělesem. Pružné dosedací plochy na klínu jsou navulkanizovány měkkou pryží. Vřeteno je utěsněno „O˝ kroužkem.

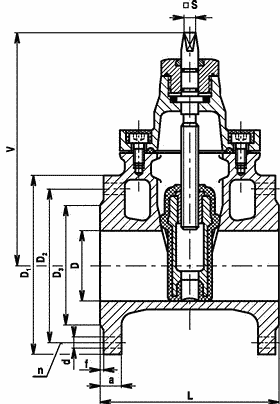

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN	D	L	V	D1	D2	D3	a	f	d	n	S	kg
40	40	140	220	150	110	88	18	3	18	4	14,3	10
50	50	150	220	165	125	102	20	3	18	4	14,3	11
65	65	1170	270	185	145	122	20	3	18	4	17,3	15
80	80	180	270	200	160	138	22	3	18	8	17,3	18
100	100	190	320	220	180	158	24	3	18	8	19,3	28
125	125	200	370	250	210	188	26	3	18	8	19,3	40
150	150	210	410	285	240	212	26	3	22	8	19,3	50
200	200	230	510	340	295	268	30	3	22	12	24,3	88
250	250	250	610	405	355	320	32	3	26	12	27,3	117
300	300	270	680	460	410	378	32	4	26	12	27,3	158

MATERIÁL

Těleso, klín, víko	šedá litina
Vřeteno	korozivzdorná ocel
Těsnící plochy sedel (těleso/klín)	litina/pryž (DIN 3352.4A)
Těsnění vřetene ucpávky	„O˝ kroužek - pryž
Těsnění tělesa a víka	EPDM - pryž

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je nutno montovat do vodorovného potrubí s vřetenem kolmo nahoře.

OVLÁDÁNÍ

Šoupátko umístěné v zemi se ovládá pomocí zemní zákopové sou- pravy.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název	Hodnota
Evidenční č.	31-117
