S31 111 516 PN16 šoupátko třmenové se zahlcenou ucpávkou a přesným vedením klínu
Uzavírací orgán pro neagresívní těkavé kapaliny, jedovaté páry a plyny a parní přetlaková potrubí s poklesem tlaku na vakuum.
POUŽITĺ
Jako uzavírací orgán pro neagresívní těkavé kapaliny, jedovaté páry a plyny a parní přetlaková potrubí s poklesem tlaku na vakuum, pro pracovní tlaky a teploty:
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se zahlcenou ucpávkou, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli. Zahlcení se provádí ventilem a šroubením zakončeným nátrubky DN 10. Vřeteno je ve třmenu utěsněno ucpávkou. Pro jmenovité světlosti DN 200 ÷ DN 250 a provozní přetlak vyšší jak 1,0 MPa může být šoupátko vybaveno obtokem.

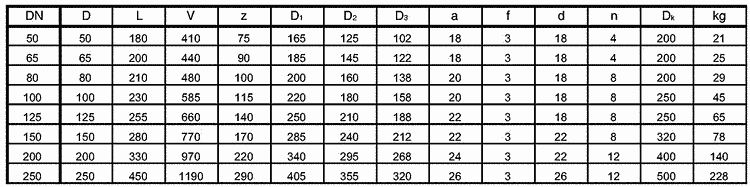

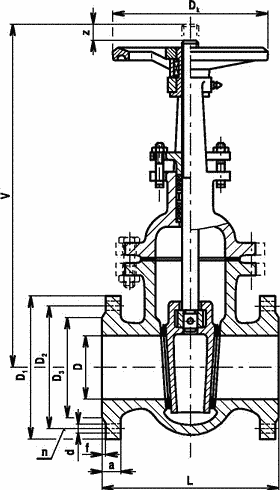

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
MATERIÁL
| Těleso, klín | uhlíková ocel na odlitky |
| Třmenové víko | uhlíková ocel na odlitky |
| Vřeteno | korozivzdorná ocel |
| Těsnící plochy sedel(těleso/klín) | nerez/nerez (návar) |
| Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
| Těsnění tělesa a víka | bezazbestový materiál |
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNĺ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání je možno osadit elektrickým servomotorem.
OBJEDNÁVÁNĺ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| Evidenční č. | 31-226 |
