S35 111 610 F5 PN10 šoupátko třmenové
Uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny.
POUŽITĺ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou. Rozměry DN 40 ÷ 80 mají dělený třmen.

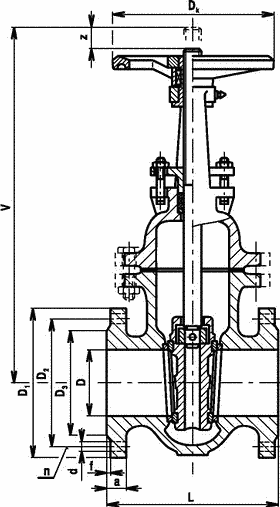

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
MATERIÁL
| Těleso, klín | šedá litina |
| Třmenové víko | šedá litina |
| Vřeteno | korozivzdorná ocel |
| Těsnící plochy sedel(těleso/klín) | mosaz/mosaz (DIN 3352.3N) nerez/nerez (DIN 3352.3M) |
| Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
| Těsnění tělesa a víka | bezazbestový materiál |
ZKOUŠENĺ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNĺ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání je možno osadit elektrickým servomotorem.
OBJEDNÁVÁNĺ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Evidenční č. | 31-133 |
| Norma | PN 10 |
