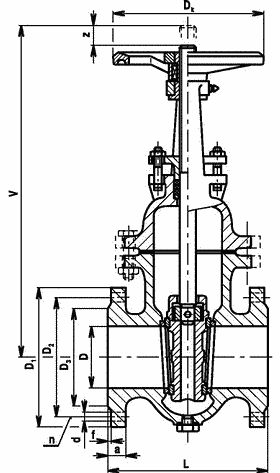

31-141-h-2 S44 111 610 F4 PN10 šoupátko třmenové s čistící zátkou

S44 111 610 F4 PN10 šoupátko třmenové s čistící zátkou

Uzavírací orgán pro neagresivní nečisté kapaliny tvořící usazeniny.

POUŽITĺ

Jako uzavírací orgán pro neagresivní nečisté kapaliny, tvořící usazeniny, pro pracovní tlaky a teploty:

31-141-p-1 S44 111 610 F4 PN10 šoupátko třmenové s čistící zátkou

Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je ve třmenu utěsněno ucpávkou. Těleso šoupátka je ve spodní části opatřeno čistícím otvorem.

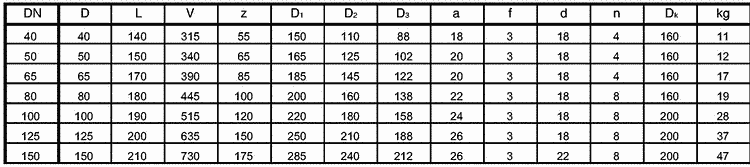

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

31-141-c-3 S44 111 610 F4 PN10 šoupátko třmenové s čistící zátkou

MATERIÁL

Těleso, klín šedá litina
Třmenové víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel(těleso/klín) mosaz/mosaz (DIN 3352.2C)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál

ZKOUŠENĺ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je nutno montovat do vodorovného potrubí s ručním kolem nahoře.

OVLÁDÁNĺ:

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142). Na přání lze osadit elektrickým servomotorem.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 10
Evidenční č. 31-141

×
