C09 117 016 PN16 ventil zpětný nerezový
POUŽITÍ
V základním provedení jako samočinný uzávěr zamezující zpětnému proudění pracovní látky v chemickém průmyslu Je určen pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventily lze použít pro pracovní tlaky a teploty:
Teplota (°C) | Tlak (MPa) |
250 | 1,6 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. Sedla tělesa a kuželky jsou ze základního materiálu. Kuželka je volně vedena na čepu ve víku, do sedla je dotlačována pružinou. Směr proudění pracovní látky je pod kuželku.

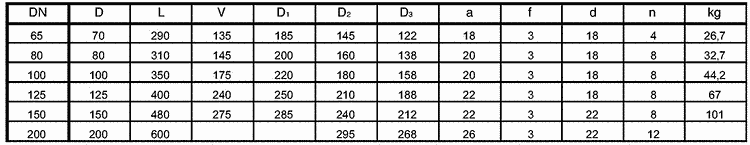

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
DN | D | L | V | D1 | D2 | D3 | a | f | d | n | kg |
65 | 70 | 290 | 135 | 185 | 145 | 122 | 18 | 3 | 18 | 4 | 26,7 |
80 | 80 | 310 | 145 | 200 | 160 | 138 | 20 | 3 | 18 | 8 | 32,7 |
100 | 100 | 350 | 175 | 220 | 180 | 158 | 20 | 3 | 18 | 8 | 44,2 |
125 | 125 | 400 | 240 | 250 | 210 | 188 | 22 | 3 | 18 | 8 | 67 |
150 | 150 | 480 | 275 | 285 | 240 | 212 | 22 | 3 | 22 | 8 | 101 |
200 | 200 | 600 | 295 | 268 | 26 | 3 | 22 | 12 |
MATERIÁL
Těleso, víko | korozivzdorná ocel |
kuželka, pružina | korozivzdorná ocel |
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Název | Hodnota |
---|---|
Norma | PN 16 |
Evidenční č. | 14-501 |
