13-126-h-1 P16 217 616 PN16 ventil pojistný proporcionální plynotěsný

P16 217 616 PN16 ventil pojistný proporcionální plynotěsný

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Je určen pro vodu a vzduch, na zvláštní požadavek i pro jiné neagresivní kapaliny, plyny a páry, obvykle zdraví škodící látky vyžadující plynotěsné provedení.

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Je určen pro vodu a vzduch, na zvláštní požadavek i pro jiné neagresivní kapaliny, plyny a páry, obvykle zdraví škodící látky vyžadující plynotěsné provedení, pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
200 1,6



Rozsah nastavitelnosti otevíracích přetlaků je od 0,03 MPa do 1,6 MPa.

TECHNICKÝ POPIS

Ventil je v plynotěsném provedení s nadzvihovací pákou pro přezkoušení činnosti za provozu. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je zdola pod kuželku, výstup je ve směru vodorovném.

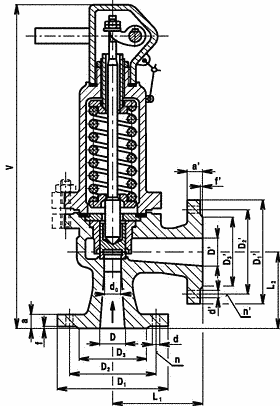

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D D' d0 L1 L2 V D1 D2 D3 a f d n D1' D2' D3' a' f' d' n' pmax kg
25 25 25 20 90 90 375 115 85 68 16 2 14 4 115 85 68 16 2 14 4 1,6 10
40 40 40 32 110 110 520 150 110 88 18 3 18 4 150 110 88 18 3 18 4 1,6 24
50 50 50 40 125 125 545 165 125 102 20 3 18 4 165 125 102 20 3 18 4 1,6 28
65 65 65 56 145 145 675 185 145 122 20 3 18 4 185 145 122 20 3 18 4 1,6 47
80 80 80 70 155 155 770 200 160 133 22 3 18 8 200 160 133 22 3 18 8 1,6 65
100 100 100 90 175 175 810 220 180 158 24 3 18 8 220 180 158 22 3 18 8 1,6 75

pmax = maximální otevírací přetlak [MPa]
aw = zaručený výtokový součinitel
aw = 0,25 pro plyny a páry aw = 0,08 pro kapaliny

MATERIÁL

Těleso, kryt, poklop šedá litina
Kuželka, sedlový kroužek korozivzdorná ocel
Vodící pouzdro korozivzdorná ocel
Pružina speciální ocel

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je nutno montovat do vodorovného potrubí s kolmou podélnou osou.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou konstantu v J.kg-1.K-1)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- otevírací přetlak (MPa)
- požadovaný zaručený výtok (kg.h-1)

Název Hodnota
Norma PN 16
Evidenční č. 13-126

×
