B10 111 5100 PN100 ventil odkalovací
Pro vypouštění kotelního bahna a kalů z parních kotlů.
POUŽITÍ
Pro vypouštění kotelního bahna a kalů z parních kotlů, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 10 |
| 300 | 8 |
TECHNICKÝ POPIS
Ventil je opatřen dvěma ručními koly. Menší je nasazeno na vřeteno a slouží k očištění sedla od hrubších nečistot, větší je určeno k vlastnímu otevíránía zavírání ventilu. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

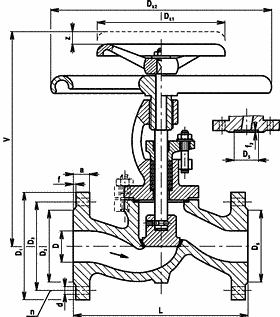

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D5 | a | f | f2 | d | n | Dk1 | Dk2 | kg |
| 50 | 50 | 300 | 400 | 30 | 195 | 145 | 88 | 28 | 3 | 3 | 27 | 4 | 160 | 300 | 39 |
MATERIÁL
| Těleso, třmen | uhlíková ocel |
| Vřeteno | korozivzdorná ocel |
| Kuželka | uhlíková ocel s návarem těsnící plochy nerezovou elektrodou |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | PD 005/1 |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 100 |
| Evidenční č. | 11-372 |
