B10 111 4250 PN250 ventil odkalovací
Pro vypouštění kotelního bahna a kalů z parních kotlů.
POUŽITÍ
Pro vypouštění kotelního bahna a kalů z parních kotlů, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 25 |
| 300 |
TECHNICKÝ POPIS
Ventil je opatřen dvěma ručními koly. Menší je nasazeno na vřeteno a slouží k očištění sedla od hrubších nečistot, větší je určeno k vlastnímu otevíránía zavírání ventilu. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

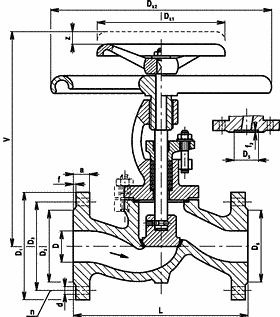

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D3 | a | f | d | n | Dk1 | Dk2 | kg |
| 25 | 22 | 260 | 320 | 15 | 145 | 105 | 70 | 34 | 2 | 23 | 4 | 125 | 200 | 16,6 |
| 40 | 31,5 | 300 | 390 | 18 | 185 | 135 | 90 | 40 | 3 | 27 | 4 | 200 | 250 | 30,5 |
MATERIÁL
| Těleso, třmen | uhlíková ocel |
| Vřeteno | korozivzdorná ocel |
| Kuželka | uhlíková ocel s návarem těsnící plochy nerezovou elektrodou |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | PD 005/1 |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 100 |
| PN 250 | |
| Evidenční č. | 11-372 |
| 11-372 |
