B10 111 540 PN40 ventil odkalovací
Pro vypouštění kotelního bahna a kalů z parních kotlů.
POUŽITÍ
Pro vypouštění kotelního bahna a kalů z parních kotlů, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 4 |
| 300 | 3,2 |
TECHNICKÝ POPIS
Ventil je třmenový. Je opatřen dvěma ručními koly. Menší je nasazeno na vřeteno a slouží k očištění sedla od hrubších nečistot, větší je určeno k vlastnímu otevírání a zavírání ventilu. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

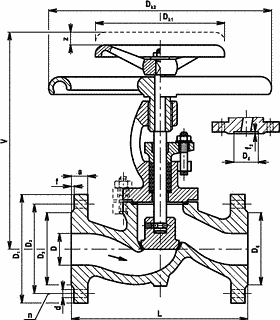

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D3 | a | f | d | n | Dk1 | Dk2 | kg |
| 25 | 25 | 160 | 210 | 15 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 100 | 160 | 5,2 |
| 40 | 40 | 200 | 280 | 25 | 145 | 110 | 88 | 18 | 3 | 18 | 4 | 160 | 250 | 11 |
| 50 | 50 | 230 | 280 | 25 | 160 | 125 | 102 | 20 | 3 | 18 | 4 | 160 | 250 | 15 |
| 65 | 65 | 290 | 280 | 25 | 180 | 145 | 122 | 22 | 3 | 18 | 8 | 160 | 250 | 20 |
MATERIÁL
| Těleso, třmen | uhlíková ocel |
| Vřeteno | korozivzdorná ocel |
| Kuželka PN 40 | korozivzdorná ocel |
| Kuželka PN 100 a PN 250 | uhlíková ocel s návarem těsnící plochy nerezovou elektrodou |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | PD 005/1 |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 11-371 |
