11-377-h-1 B25 111 4100 PN100 ventil odluhovací

B25 111 4100 PN100 ventil odluhovací

Pro trvalé odluhování parních kotlů

POUŽITÍ

Pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
200 10
300 8
TECHNICKÝ POPIS



Ventil je třmenový, s vrtanými kanály. Pro možnost nastavení správného množství odluhu je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

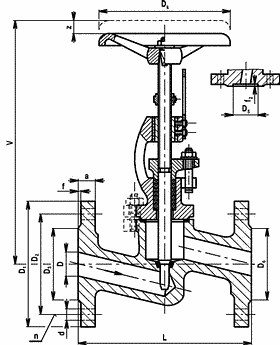

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V z D1 D2 D3 D5 a f f2 d n Dk kg
15 17 210 308 30 105 75 55 40 20 2 3 14 4 125 7,5
25 26 230 365 40 135 100 78 58 24 2 3 18 4 160 12,5



MATERIÁL

Těleso a třmen uhlíková ocel
Vřeteno, kuželka korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene PD 005/1

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 100
Evidenční č. 11-377

×
