11-376-h-1 B25 111 540 PN40 ventil odluhovací

B25 111 540 PN40 ventil odluhovací

Pro trvalé odluhování parních kotlů.

POUŽITĺ

Pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
200 4
300 3,2



TECHNICKÝ POPIS

Ventil je třmenový s vrtanými kanály. Pro možnost nastavení správnéhomnožství odluhu je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

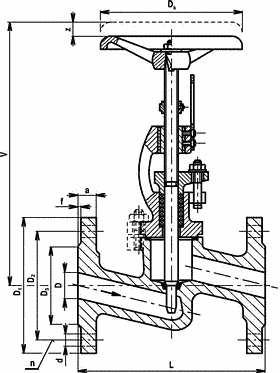

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

DN D L V z D1 D2 D3 a f d n Dk kg
15 15 130 250 30 95 65 45 16 2 14 4 100 4
25 25 160 250 30 115 85 98 18 2 14 4 100 5,6



MATERIÁL

Těleso a třmen uhlíková ocel
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná ocel
Sedlo korozivzdorná ocel (návar)
Těsnění vřetene PD 005/1

ZKOUŠENĺ

Ventil je zkoušen dle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNĺ

Ventil je možno ovládat ručním kolem (ON 13 3110).

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 40
Evidenční č. 11-376

×
