V41 113 540 PN40 ventil s reg. kuželkou a el. servopohonem
Regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 4 |
| 300 | 3,09 |
| 400 | 2,35 |
U ventilu z titulu funkce nelze zaručit těsnost, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látkou je pod kuželku.
FUNKCE
Ventil reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Kuželka je řešena pro lineární charakteristiku. Hodnotu objemového množství pracovní látky udává Kv číslo (objemový průtok vody v m3/h o hustotě 1000 kg/m3 při tlakovém spádu na ventilu 0,1 MPa).

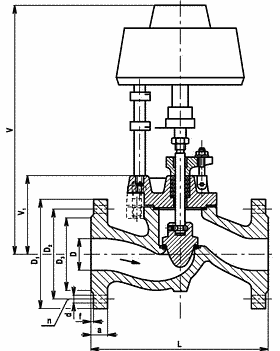

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V1 | D1 | D2 | D3 | a | f | d | n | zdvih | motor |
| 15 | 15 | 130 | 77 | 95 | 65 | 47 | 16 | 2 | 14 | 4 | 12 | na konkrétní poptávku |
| 25 | 25 | 160 | 90 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 18 | na konkrétní poptávku |
| 40 | 40 | 200 | 123 | 145 | 110 | 88 | 18 | 3 | 18 | 4 | 22 | na konkrétní poptávku |
| 50 | 50 | 230 | 124 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 28 | na konkrétní poptávku |
| 65 | 70 | 290 | 147 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 34 | na konkrétní poptávku |
| 80 | 80 | 310 | 157 | 200 | 160 | 133 | 24 | 3 | 18 | 8 | 38 | na konkrétní poptávku |
| 100 | 100 | 350 | 192 | 235 | 190 | 158 | 24 | 3 | 22 | 8 | 46 | na konkrétní poptávku |
| 125 | 125 | 400 | 249 | 270 | 220 | 184 | 26 | 3 | 26 | 8 | 52 | na konkrétní poptávku |
| 150 | 150 | 480 | 277 | 300 | 250 | 212 | 28 | 3 | 26 | 8 | 62 | na konkrétní poptávku |
MATERIÁL
| Těleso, víko | uhlíková ocel na odlitky |
| Ucp. víko do DN 100 vč. | temperovaná litina |
| Ucp. víko od DN 125 | uhlíková ocel na odlitky |
| Kuželka, vřeteno | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je doporučeno montovat do vodorovného potrubí se servomotorem nad ventilem. V ostatních polohách je nutná ochrana servomotoru proti případnému unikání a stékání pracovní tekutiny a servomotor musí být podepřen nebo uchycen na závěsu.
OVLÁDÁNÍ
Ventil se ovládá elektirckým servomotorem. Při přerušení dodávky elektrického proudu lze ventil ovládat ručně.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa) před ventilem a za ventilem
- typ servomotoru, závěrnou rychlost, napájecí napětí a frekvenci
- pracovní prostředí (bez možnosti výbuchu nebo s možností výbuchu)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 11-246 |
