V45 181 4160 PN160 ventil uzavírací kombinovaný
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) | Tlak (MPa) |
200 | 16 |
300 | 12,5 |
400 | 10 |
Ventil je nástavcového provedení. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je v nástavci utěsněno ucpávkou. Ventily se vyrábí jako kombinované, tzn. na vstupní straně jsou opatřeny přírubou. Směr proudění pracovní látky je pod kuželku.

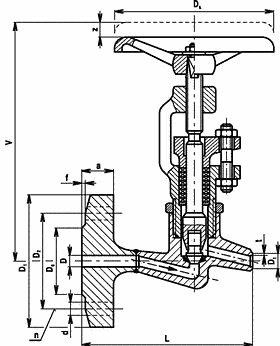

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
DN | D | L | V | z | D1 | D2 | D6 | a | f | d | n | Dk | Dt | t | kg |
10 | 8 | 157 | 175 | 6 | 120 | 85 | 40 | 30 | 2 | 18 | 4 | 100 | 14 | 3 | 4,7 |
MATERIÁL
Těleso | uhlíková nebo slitinová ocel |
Nástavec | slitinová ocel na odlitky |
Vřeteno | korozivzdorná ocel |
Kuželka | korozivzdorná ocel + návar |
Sedlo | korozivzdorná ocel (návar) |
Těsnění vřetene ucpávky | PD 005/1 |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Název | Hodnota |
---|---|
Norma | PN 250 |
Evidenční č. | 11-351 |
