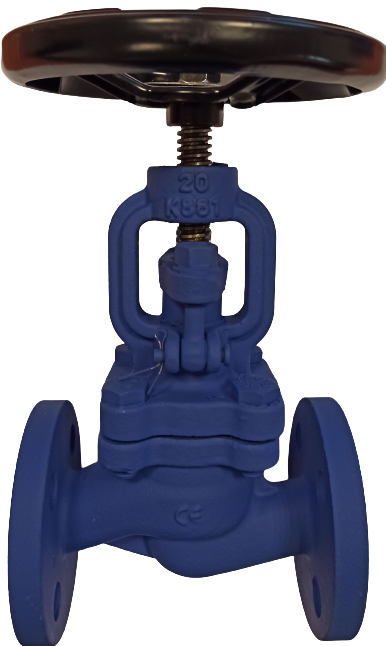

. V30 111 540 PN40 ventil uzavírací

Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
200 4
300 3,2
400 2,5



TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

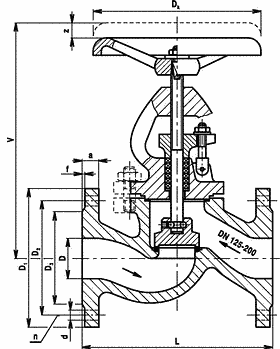

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V z D1 D2 D3 a f d n Dk kg
15 15 130 170 13 95 65 47 16 2 14 4 125 2,7
25 25 160 200 13 115 85 68 18 2 14 4 125 4
40 40 200 275 13 145 110 88 18 3 18 4 200 7,4
50 50 230 275 17 160 125 102 20 3 18 4 200 9,1
65 70 290 345 25 180 145 122 22 3 18 8 250 16,1
80 80 310 355 25 195 160 133 24 3 18 8 250 20,1
100 100 350 415 35 230 190 162 24 3 22 8 315 32,8
125 125 400 490 47 270 220 184 26 3 26 8 315 46,6
150 150 480 545 55 300 250 218 28 3 26 8 315 71
200 200 600 680 62 375 320 280 34 3 30 12 400 143



MATERIÁL

Těleso a třmen uhlíková ocel na odlitky
Ucp. víko do DN 100 vč. temperovaná litina
Ucp. víko od DN 125 uhlíková ocel na odlitky
Kuželka do DN 100 vč. korozivzdorná ocel
Kuželka od DN 125 uhlíková ocel s návarem těsnící plochy nerezovou elektrodou
Vřeteno korozivzdorná ocel
Sedlo korozivzdorná ocel (návar)
Těsnění vřetene volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 40
Evidenční č. 11-236

×
