11-301-h-1 V30 111 263 PN63 ventil uzavírací

V30 111 263 PN63 ventil uzavírací

Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Materiál 42 2643.1

Teplota (°C) Tlak (MPa)
-20 6,3
200 6,3
300 5
400 4

Materiál 42 2744.5

Teplota (°C) Tlak (MPa)
200 6,3
300 5,7
400 5
550 2,15
TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pro DN 50 je pod kuželku, pro DN 65 je nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

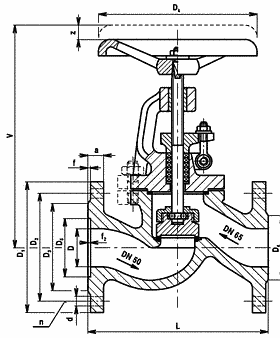

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V z D1 D2 D3 D5 D6 a f f2 d n Dk kg
50 50 300 410 50 180 135 102 88 102 26 3 3 22 4 250 31
65 65 340 445 30 205 160 122 110 122 26 3 3 22 8 320 42

MATERIÁL

Těleso, třmen uhlíková nebo slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka uhlíková nebo slitinová ocel (návar)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)

Název Hodnota
Norma PN 63
Evidenční č. 11-301

×
