V30 111 2100 PN100 ventil uzavírací
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Materiál 42 2643.1
Teplota (°C) | Tlak (MPa) |
-20 | 10 |
200 | 10 |
300 | 8 |
400 | 6 |
Materiál 42 2744.5
Teplota (°C) | Tlak (MPa) |
200 | 10 |
300 | 8,9 |
400 | 8 |
550 | 3,42 |
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pro DN 50 je pod kuželku, pro DN 65 je nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

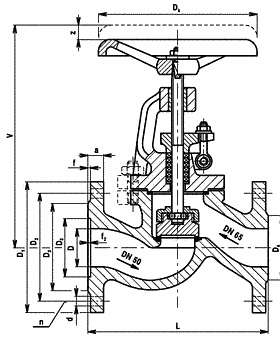

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
DN | D | L | V | z | D1 | D2 | D3 | D5 | D6 | a | f | f2 | d | n | Dk | kg |
50 | 50 | 300 | 410 | 50 | 195 | 145 | 102 | 88 | 102 | 28 | 3 | 3 | 26 | 4 | 250 | 32 |
65 | 65 | 340 | 445 | 30 | 220 | 170 | 122 | 110 | 122 | 30 | 3 | 3 | 26 | 8 | 320 | 46 |
MATERIÁL
Těleso, třmen | uhlíková nebo slitinová ocel na odlitky |
Vřeteno | korozivzdorná ocel |
Kuželka | uhlíková nebo slitinová ocel (návar) |
Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Název | Hodnota |
---|---|
Norma | PN 63 |
PN 100 | |
Evidenční č. | 11-301 |
11-301 |
