V25 111 525 PN25 ventil uzavírací s vlnovcem
Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 20 | 2,5 |
| 100 | 2,2 |
| 200 | 1,9 |
| 300 | 1,6 |
| 400 | 1,5 |
TECHNICKÝ POPIS
Ventil je hlavicový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Svařenec vlnovce je ve své horní části pevně spojen s hlavicí. Vřeteno je navíc utěsněno ucpávkovými kroužky. Směr proudění pracovní látky je pod kuželku.

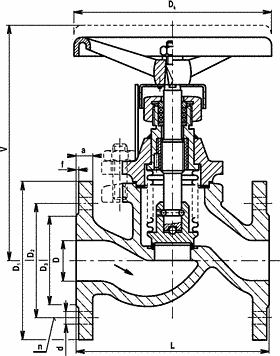

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | D1 | D2 | D3 | a | f | d | n | Dk | kg |
| 200 | 200 | 600 | 600 | 360 | 310 | 283 | 30 | 3 | 27 | 12 | 400 | 185 |
MATERIÁL
| Těleso | uhlíková ocel na odlitky |
| Hlavice | manganová ocel na odlitky |
| Vlnovec | austenitická korozivzd. ocel |
| Kuželka, vřeteno | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 25, PN 40 |
| Evidenční č. | 11-231 |
